Як правильно підібрати розмір системи водостоку?

Дуже важливо правильно зробити розрахунок водостічної системи, інакше можна витратити даремно гроші і час. Для початку розрахунку потрібно підрахувати площу ската.
Ефективна поверхня покрівлі розраховується за формулою

E=(A+B/2)*C

A — довжина горизонтальної проекції краю ската покрівлі (даху)
B — висота покрівлі
C — довжина покрівлі

Розрахунок повинен бути в метрах.

Розглянемо на прикладах, для простоти рахуємо тільки один скат:



Приклад 1 Приклад 2 Приклад 3
А = 3 А1 = 5 А1 = 6
В = 4 В1 = 8 В1 = 9
С = 6 С1 = 7 С1 = 9
А2 = 5 А2 = 3
В2 = 8 В2 = 4
С2 = 7 С2 = 6

Приклад розрахунку водостічної системи 1:

Все просто: підставляємо значення у формулу: (3+4/2)*6 = 30м2

Безумовно, в прикладі 1 вистачить системи 125/87.

Приклад розрахунку водостічної системи 2:

Трохи складніше нам потрібно буде підрахувати скільки води буде сходити в кут ската. Для цього рахуємо окремо перший скат: (5+8/2)*7 = 72м2 та другий скат. Для спрощення припустимо, що він ідентичний першому, отже 72м2.

72м2 + 72м2 = 144м2. Якщо буде стояти не до самого краю труби, то нам вистачить систем 125/87.

Розрахунок водостоку, приклад 3:

Аналогічний будинок як і в прикладі два, але скати більші.

Перший і другий скат: (6+10/2)*9 = 99м2. Два ската 99 + 99 = 198м2. Отже, потрібно встановлювати систему 150/100, тому що системи 125/87 вже буде не вистачати.

Як більш точно розрахувати водостічну систему

Не варто забувати, що при довжині ската більше 10 метрів необхідно встановлювати дві воронки.
Додатково, варто продумати оптимальне місце розміщення воронок / стояка. Це розміщення безпосередньо вплине на максимальну площу покрівлі, з якої буде прийнята вода. Різниця в обсязі води між розміщенням з самого краю і по середині може досягати 45%.

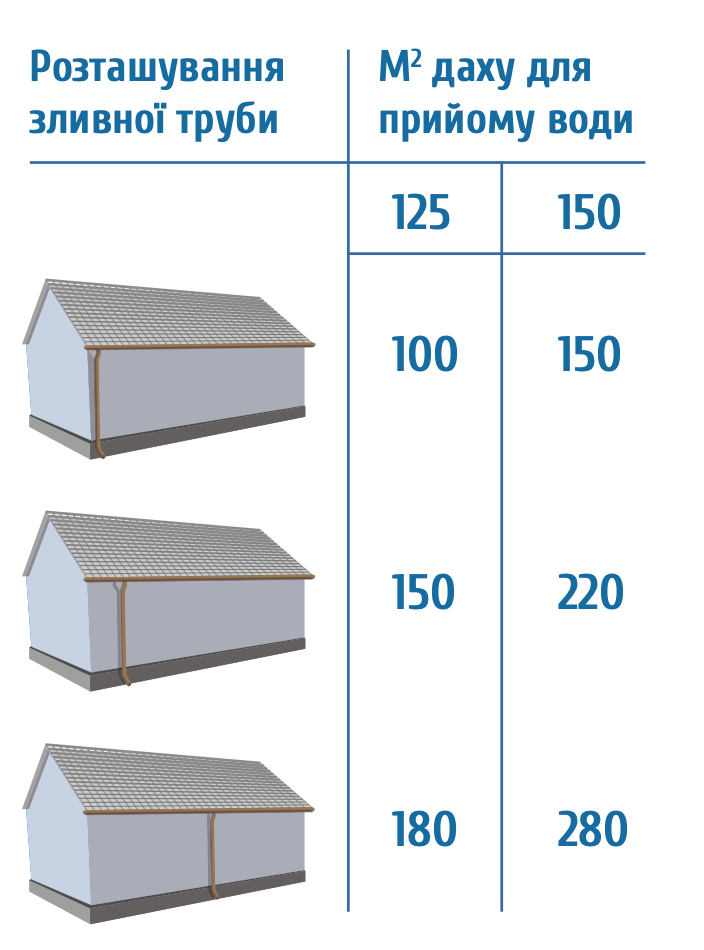

Після того як ми підрахували розмір кожного окремого ската звертаємося до таблиці:
